随着新能源汽车的快速普及，交流充电桩作为基础充电设施，其性能稳定性和计费准确性直接影响用户体验与运营效益。在充电桩的研发、生产及运维过程中，交流充电桩检测设备与结算设备（可统称为XL系列检测与结算装置）承担着不可或缺的角色。本文将对这两类设备的功能、技术要点及应用场景进行系统解析。

一、交流充电桩检测设备

交流充电桩检测设备主要用于对充电桩的电气性能、通信协议、安全保护等功能进行全方位测试，确保其符合国家标准（如GB/T 18487.1、GB/T 20234等）及行业规范。典型检测项目包括：

• 输出特性测试：检测输出电压、电流、功率、谐波等参数，评估充电桩的供电质量。
• 控制导引测试：验证CP信号的占空比、电平范围及状态切换逻辑，确保桩与车之间的正确握手。
• 通信协议一致性：针对PLC或CAN通信，测试桩与后台、桩与车辆之间的报文交互是否符合标准。
• 安全保护功能：包括过压、欠压、过流、漏电、接地故障等保护动作的可靠性与响应时间。
• 互联互通测试：模拟不同车辆接口，检验充电桩的兼容性。

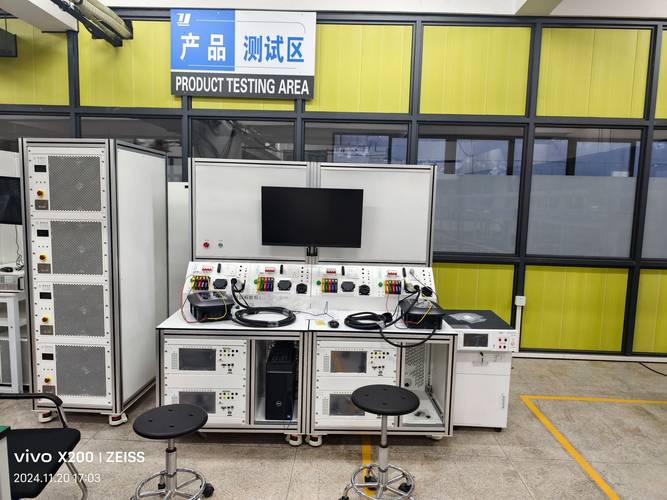

常用的检测设备有便携式交流充电桩测试仪、自动化检测系统等，可生成详细测试报告，辅助研发调试与出厂检验。

二、结算设备

结算设备主要用于充电桩的电能计量与费用结算，核心部件是交流电能表及计费控制单元。其关键技术要求包括：

• 计量精度：需满足国家计量检定规程（如JJG 1148），通常要求有功电能准确度等级不低于1.0级或0.5S级。
• 费率和计费模型：支持峰谷电价、分时费率、服务费等灵活计费策略，并具备本地或远程费率下发功能。
• 预付费与后付费模式：可配合刷卡、扫码、RFID等方式实现预扣费或即充即付。
• 数据存储与上传：记录充电电量、费用、时间等交易数据，并可靠上传至运营平台。
• 防窃电设计：采用密封结构、加密通信，防止篡改计量数据。

常见的结算设备包括交流充电桩专用电能表、计费控制板以及一体化结算终端。选型时需关注计量认证（CPA)、通信接口（RS485、4G、以太网）及环境适应性。

三、检测与结算的协同应用

在充电桩生产及验收环节，检测设备确保性能达标，结算设备则保证贸易结算公平。两者常结合使用：例如在检测过程中同步校验计量误差，或利用检测设备的模拟负载验证结算逻辑。对于运营商而言，定期使用检测设备对在运桩进行现场校验，同时比对结算数据，可及时发现计量偏差与设备故障隐患。

四、

交流充电桩检测设备与结算设备是保障充电设施质量与交易诚信的基石。随着V2G、有序充电等新技术的发展，检测设备需支持更复杂的场景模拟，结算设备则需适应双向计量与动态电价。选择符合标准、性能稳定的XL系列设备，将有效提升充电桩全生命周期的管理水平，助力新能源汽车产业健康发展。
